H7 Tolerans Nedir? Hassas Mil ve Rulman Geçmelerinde Tolerans Seçiminin Kritik Önemi

Modern makine imalatında, bir parçanın sadece "doğru boyutta" olması yeterli değildir. Parçaların birbirleriyle olan etkileşimi, yani geçme toleransları, sistemin çalışma ömrünü, verimliliğini ve bakım maliyetlerini doğrudan belirler. Endüstriyel literatürde sıkça karşılaşılan H7, h7 ve f7 gibi terimler, bu hassasiyetin alfabesidir. Bu yazımızda, özellikle hidrolik sistemler ve lineer hareket bileşenlerinde neden bu toleranslara ihtiyaç duyduğumuzu derinlemesine inceleyeceğiz.

ISO 286 Tolerans Sistemi: Harflerin ve Rakamların Dili

Mühendislik dünyasında her şeyin bir standardı vardır. ISO 286 (Geometrik Ürün Spesifikasyonları) sistemi, parçalar arasındaki geçme boşluğunu veya sıkılığını evrensel bir dille tanımlar. Bu sistemde kullanılan her karakterin bir anlamı vardır:

• Harf Grubu (H, h, f, g...): Toleransın "temel sapmasını" gösterir. Yani tolerans bölgesinin sıfır hattına olan mesafesini belirler. Büyük harfler delikleri (yuvaları), küçük harfler ise milleri temsil eder.
• Rakam Grubu (6, 7, 8...): "IT (International Tolerance)" kalitesini ifade eder. Rakam ne kadar küçükse (örneğin IT6), üretim o kadar hassas ve maliyetli; rakam ne kadar büyükse tolerans aralığı o kadar geniştir.

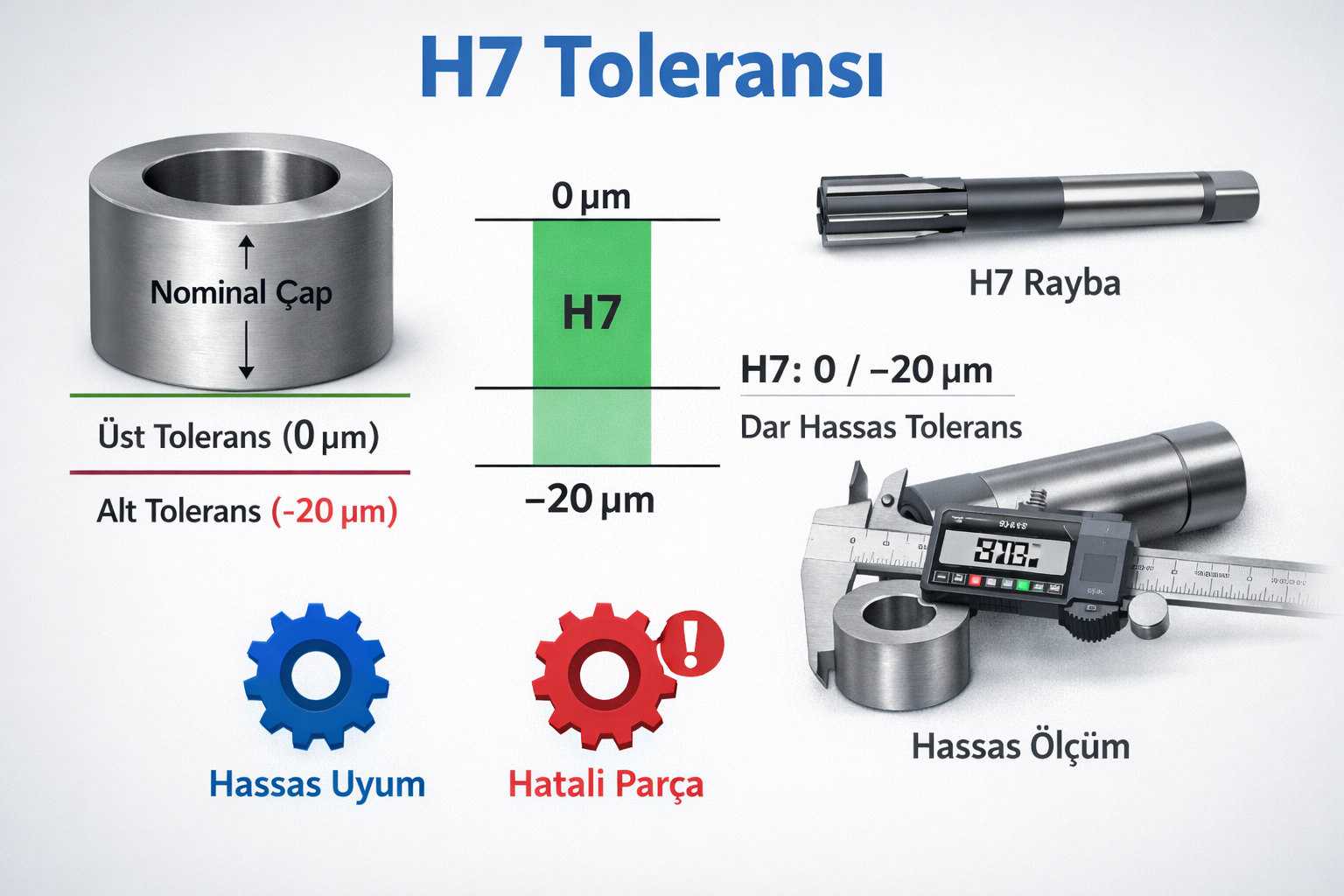

H7 (Delik) ve h7 (Mil) Arasındaki Kritik Fark

Genellikle karıştırılan bu iki terim, aslında bir sistemin iki farklı parçasını anlatır. H7 (büyük harf), bir yuvanın veya deliğin toleransını ifade ederken; h7 (küçük harf), milin toleransını ifade eder.

h7 Mil Toleransı Nedir?

h7, milin anma çapının üst sınırının tam olarak "sıfır" olduğu bir tolerans bandıdır. Örneğin, 20mm çapında h7 bir mil, asla 20.001mm olamaz. Boyutu 20.000mm ile yaklaşık 19.979mm (çapa bağlı olarak değişir) arasında kalmalıdır. Bu "eksi tolerans" yapısı, milin hassas bir şekilde yataklanmasını garanti eder.

f7 Mil Toleransı Neden Tercih Edilir?

Flutecnica olarak tedarik ettiğimiz sert krom kaplı miller genellikle f7 toleransında üretilir. f7 toleransında, milin üst sapması sıfırın altındadır. Yani mil, anma ölçüsünden her zaman biraz daha küçüktür. Bu boşluk, özellikle hidrolik silindirlerde şaftın ısınması durumunda genleşme payı bırakır ve yağ filmi oluşumuna izin vererek sürtünmeyi minimize eder.

Rulman Geçmelerinde Doğru Seçim Nasıl Yapılır?

Bir rulmanı mile monte ederken tolerans seçimi, rulmanın iç bileziğinin ömrünü belirler. Eğer tolerans çok sıkıysa, rulman iç bileziği genleşir ve bilyaların arasındaki boşluk kaybolur; bu da aşırı ısınma ve kilitlenme ile sonuçlanır. Eğer çok gevşekse, "vibrasyon" ve "vuruntu" başlar.

Endüstride en yaygın kullanılan "H7/h6" veya "H7/h7" eşleşmeleri, "kaygan geçme" sağlar. Bu kombinasyonda parçalar elle veya hafif bir baskıyla birleştirilebilir, ancak çalışma esnasında eksenel sapma yapmazlar. Doğru mil toleransı seçimi, rulman üreticilerinin (SKF, FAG vb.) garanti şartlarını karşılamak için de zorunludur.

Teknik Hesaplamalarda Hata Payını Sıfırlayın

Çap büyüdükçe tolerans aralıkları da değişir. Örneğin 10mm bir milin h7 toleransı ile 100mm bir milin h7 toleransı aynı mikron değerinde değildir. Mikron seviyesindeki bu farkları manuel tablolardan kontrol etmek hem zaman kaybına hem de hatalı parça üretimine neden olabilir. Bu karmaşık süreçte hata payını sıfıra indirmek için dijital araçlar kullanmak en sağlıklı yöntemdir.

Sonuç: Kaliteli Malzeme, Doğru Tolerans

H7 veya f7 gibi terimler sadece kağıt üzerindeki rakamlar değildir; bunlar makinenizin sessiz çalışması, enerji verimliliği ve arıza yapmaması demektir. Yanlış tolerans seçimi, yüksek maliyetli revizyonlara ve üretim duruşlarına neden olur. Flutecnica olarak, NIMET gibi Avrupa’nın en prestijli markalarının distribütörü olarak, tam toleransında ve yüksek yüzey kalitesinde mil ve boru çözümleri sunuyoruz.

Kromlu mil ve honlanmış boru ihtiyaçlarınızda, projenize en uygun mil toleransını belirlemek veya stoklarımızdaki h7/f7 ürünler hakkında fiyat teklifi almak için Bursa ve İstanbul ofislerimizle iletişime geçebilirsiniz. Teknik ekibimiz, tasarım aşamasındaki sorularınızı yanıtlamaktan memnuniyet duyacaktır.
