Ağır Hizmet Hidrolik Uygulamalarda Teknik, Mekanik ve Maliyet Analizi

Endüstriyel hidrolik sistemlerde en sık sorulan teknik sorulardan biri şudur:

42CrMo4 yerine CF53 kullanılır mı?

Maliyet düşürmek mümkün mü?

Performans kaybı olur mu?

Bu rehberde CF53 indüksiyonlu kromlu mil ile 42CrMo4 mil arasındaki farkları;

✔ Mekanik dayanım

✔ Yüzey sertliği

✔ Sertlik derinliği

✔ Eğilme ve burkulma direnci

✔ Çatlama riski

✔ Uzun vadeli maliyet ✔ Uygulama senaryosu açısından detaylı şekilde inceliyoruz.

1️⃣ Önce Malzemeleri Tanıyalım

 CF53 Çelik Nedir?

CF53, yaklaşık %0.50–0.55 karbon içeren yüksek karbonlu bir mühendislik çeliğidir. İndüksiyon sertleştirme işlemine oldukça uygundur ve yüzeyde 62 ±2 HRC seviyelerine çıkabilir.

Normalleştirilmiş Özellikler:

Çekme dayanımı: 700–900 MPa

Akma dayanımı: 450–600 MPa

Sertlik: ~200 HB

İndüksiyon sonrası:

Yüzey sertliği: 62 ±2 HRC

Sertlik derinliği: 1.5–4 mm

42CrMo4 Çelik Nedir?

42CrMo4; krom ve molibden alaşımlı yüksek mukavemetli bir çeliktir.

Normalleştirilmiş Özellikler:

Çekme dayanımı: 900–1100 MPa

Akma dayanımı: 750–900 MPa

Sertlik: ~280 HB

İndüksiyon sonrası:

60–62 HRC

2–5 mm sertlik derinliği

2️⃣ 42CrMo4 Yerine CF53 Kullanmak Mümkün mü?

✅ KISA CEVAP: Evet, birçok standart ağır hizmet uygulamada mümkündür. Ancak çok yüksek darbe ve aşırı basınç senaryolarında dikkatli analiz gerekir.

3️⃣ Mekanik Dayanım Karşılaştırması

Analiz:

Eğer uygulamada:

Sürekli aşırı tonaj yoksa

Kritik güvenlik ekipmanı değilse

Offshore/maden gibi ekstrem ortam yoksa CF53 yeterli performans sunabilir.

4️⃣ Yüzey Sertliği Açısından Fark Var mı?

Hayır, ciddi fark yok.

CF53 → 62 ±2 HRC

42CrMo4 → 60–62 HRC

Yüzey aşınma direnci açısından iki malzeme de benzer performans sağlar.

5️⃣ Çatlama ve Mikro Yapı Analizi

42CrMo4 alaşımlı yapısı sayesinde:

✔ Daha homojen mikro yapı

✔ Daha düşük kırılganlık

✔ Darbe altında daha stabil davranış

CF53 ise yüksek karbon nedeniyle:

✔ Sert yüzey avantajı

❗ Yanlış indüksiyonda yüzey çatlama riski

Bu nedenle üretim kalitesi kritik faktördür.

6️⃣ Maliyet Analizi (En Kritik Kısım)

Piyasa ortalamasında:

CF53 → %15–25 daha ekonomik

42CrMo4 → Alaşımlı yapı nedeniyle daha pahalı

Büyük çap ve seri üretim projelerinde ciddi bütçe farkı oluşturur.

7️⃣ Hangi Senaryoda CF53 Kullanılabilir?

✔ Standart hidrolik silindir

✔ Mobil iş makinesi

✔ Orta tonaj pres

✔ Tarım makineleri

✔ OEM seri üretim

8️⃣ Hangi Senaryoda 42CrMo4 Tercih Edilmeli?

✔ Çok uzun strok

✔ Yüksek burkulma riski

✔ Aşırı darbe yükü

✔ Kritik güvenlik ekipmanı

✔ Offshore / maden

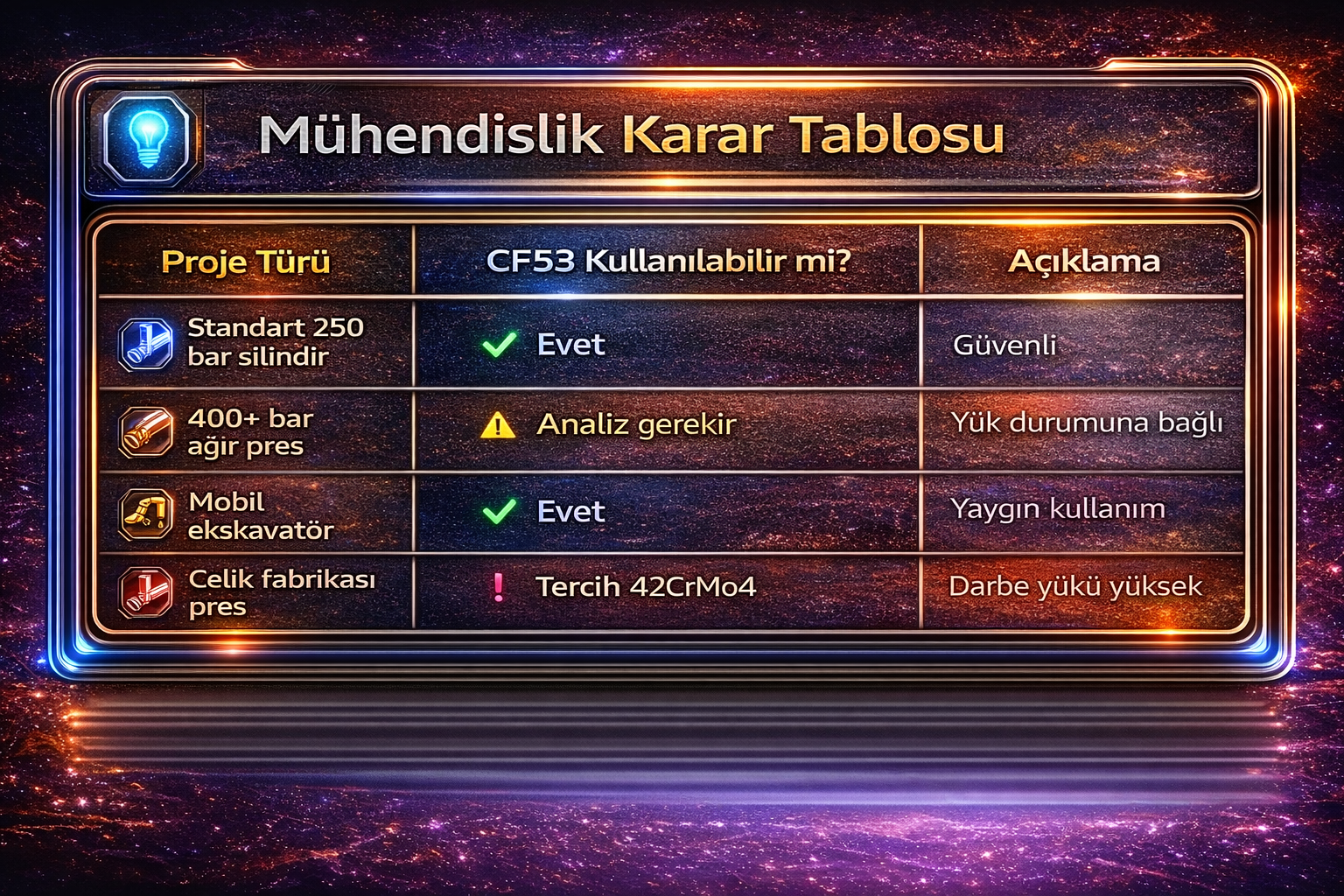

9️⃣ Mühendislik Karar Tablosu

SONUÇ

42CrMo4 yerine CF53 kullanmak mümkündür ancak karar şu sorulara bağlıdır:

Çalışma basıncı nedir?

Strok uzunluğu nedir?

Darbe yükü var mı?

Güvenlik faktörü kaç?

Eğer proje analiz edilmeden sadece maliyet için değişim yapılırsa risk oluşabilir.

Doğru malzeme seçimi, uygun kaplama kalınlığı ve hassas tolerans değerleri ile üretildiğinde, sistem verimliliğini artırır ve bakım maliyetlerini azaltır. Flutecnica Akışkan Teknolojileri, NIMET marka 42CrMo4 ve CF53 indüksiyonlu kromlu mil tedarikinde; Bursa ve İstanbul merkezli operasyon gücü, derin indüksiyon sertliği (62 ±2 HRC), yüksek mukavemetli çekirdek yapısı ve Marmara Bölgesi’ne hızlı teslim kabiliyeti ile Türkiye genelinde yüksek performans gerektiren hidrolik silindir uygulamalarına yönelik ileri seviye endüstriyel çözümler sunmaktadır.
