NIMET Yetkili Türkiye Distribütörü
BURSA · İSTANBULFlutecnica, NIMET'in Türkiye yetkili distribütörüdür. CK45 ve CF53 dahil hassas mil ve hidrolik boru çözümlerini Ø4–200 mm aralığında stoktan, ölçüye kesim desteğiyle ve Türkiye geneline 24–48 saatte sevk eder.
Ölçüye göre teklif
Flutecnica'dan teklif almak için ürünü seçin, mil için çapı; boru için dış ve iç çapı, boyu ve adedi girip iletişim bilginizi bırakın. Talebiniz teknik ekibimize ulaşır; stok teyidiyle hazırlanan teklif e-posta adresinize iletilir. Mil stok çap aralığı Ø4–200 mm, minimum sipariş 1 adet (stoktakiler), teslimat 24–48 saattir.
Mil, honlanmış boru veya rod boru için ürünü seçin. Mil için çapı, boru için dış ve iç çapı milimetre olarak girin.
Kesim boyunu (mm) ve adedi girin; gerekirse tolerans, malzeme veya yüzey notu ekleyin. Tek talepte 10 kaleme kadar ölçü eklenebilir.
Ad, telefon ve e-posta bilginizi girip KVKK onayını verin.
Talebiniz doğrudan teknik ekibimize ulaşır; stok ve tolerans teyidiyle hazırlanan teklif e-posta adresinize iletilir.
Ürün Portföyümüz
NIMET krom kaplı mil ve hidrolik borudan TOX® pres sistemlerine kadar 8 ürün grubu; Bursa ve İstanbul stoklarından ölçüye kesilerek sevk edilir.
Stokta

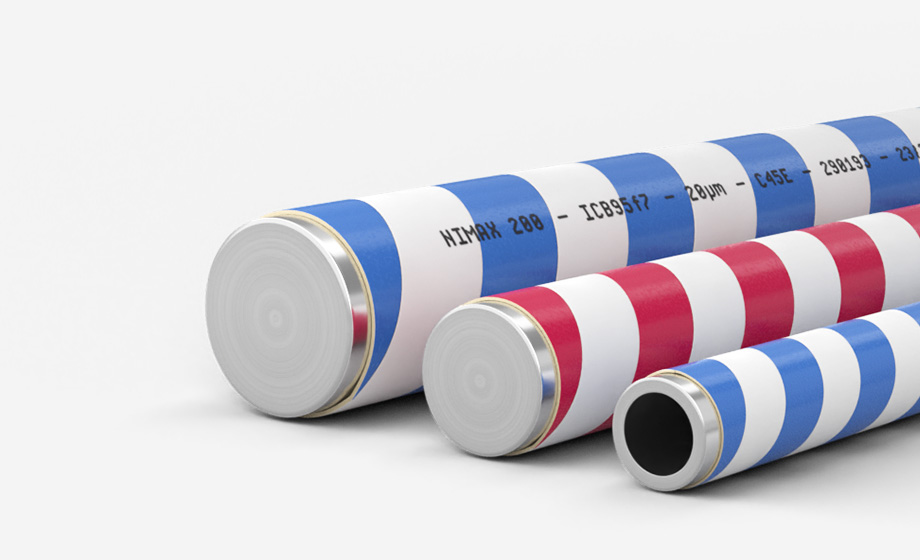

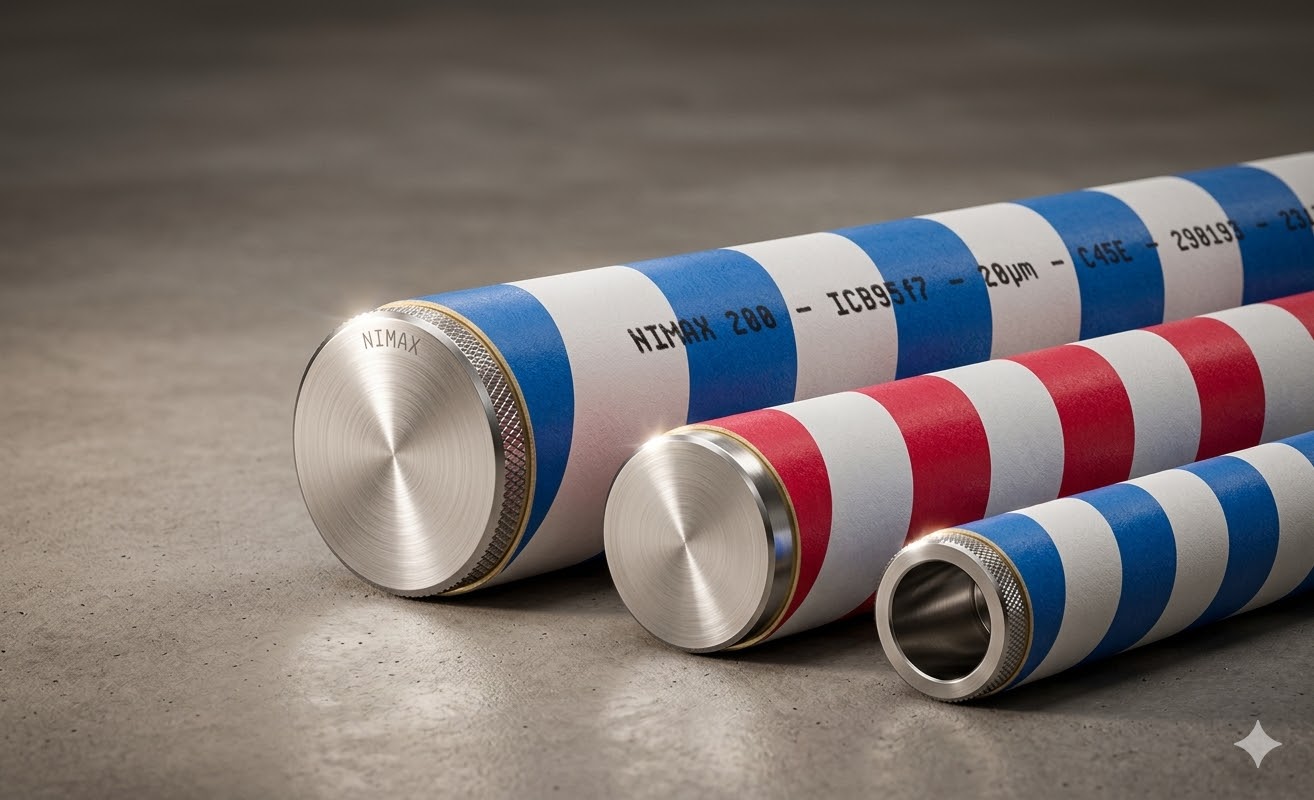

Sert krom kaplı mil, yüzeyi endüstriyel sert krom ile kaplanmış, yüksek mukavemetli çelik millerdir. Özellikle hidrolik...
Stokta
Endüstriyel dünyada sızdırmazlık kadar önemli olan bir diğer unsur da yüzeyin fiziksel darbelere karşı gösterdiği direnç...
Stokta

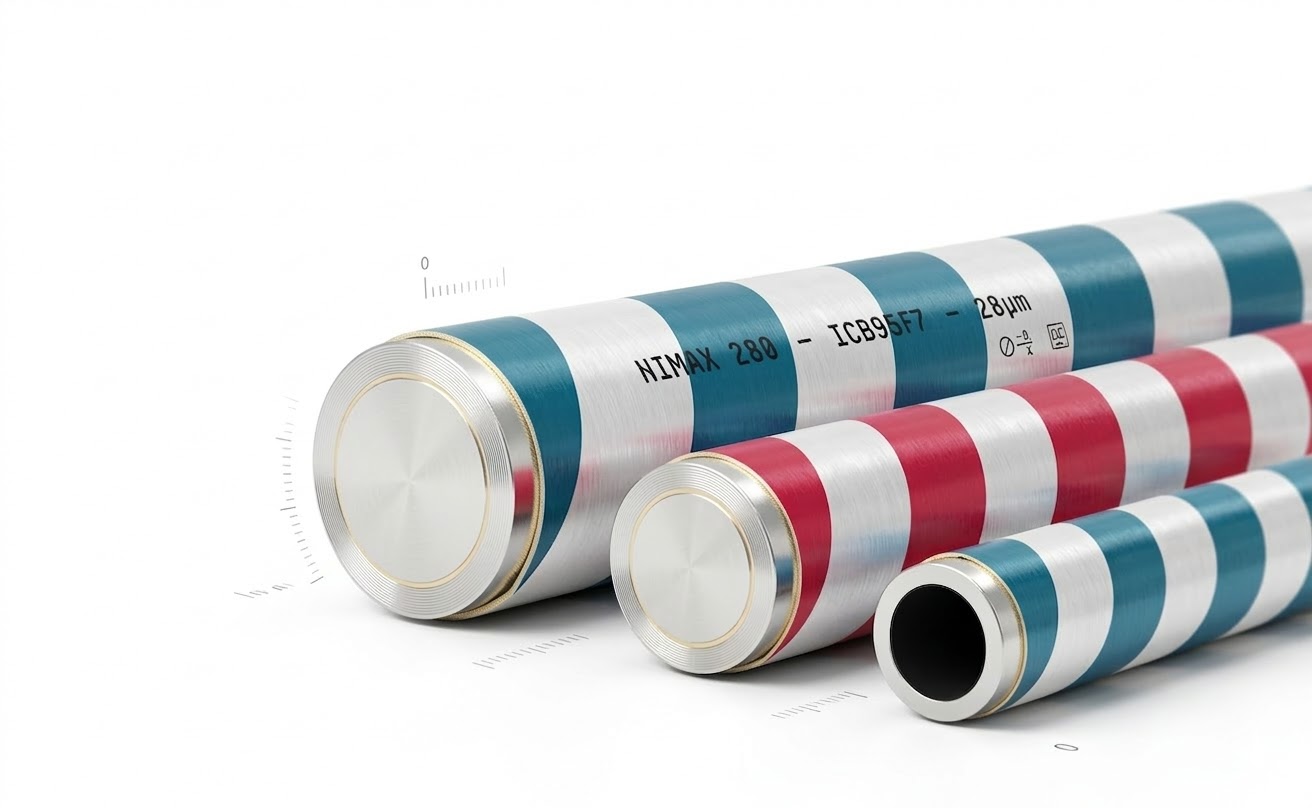

CF53 çelik nedir? İndüksiyonla yüzeyi sertleştirilmiş ve krom kaplanmış CF53 millerle ağır hizmet hidrolik sistemleriniz...
Stokta

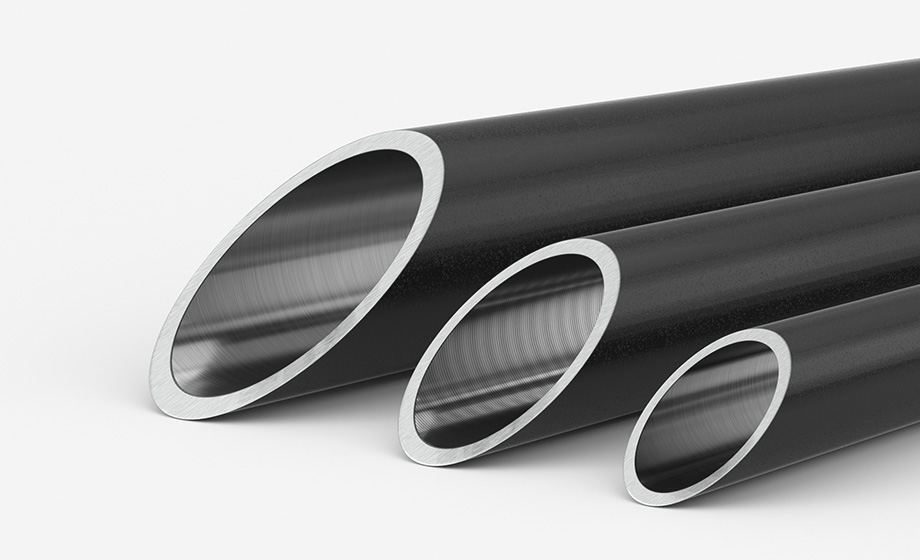

Honlanmış boru nedir? Hidrolik silindir borusu özellikleri, H8 tolerans, iç yüzey pürüzsüzlük değerleri ve kullanım alan...
Stokta
Rod boru nedir? Hidrolik silindir borusu teknik özellikleri, H8 tolerans, iç yüzey pürüzlülük değerleri ve kullanım alan...
Yetkili Tedarik

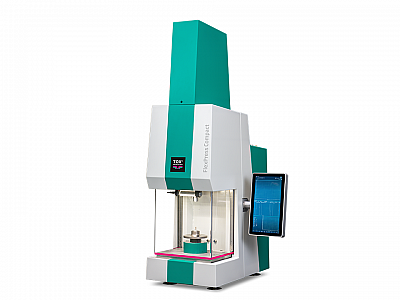

Clinching, pnömohidrolik tahrik, servo pres, robot maşaları ve %100 izlenebilir proses kontrol sistemleri.
Stokta
Geleneksel silindirlerin aksine dışarı uzayan bir piston miline sahip olmayan Milsiz silindir (Rodless Cylinder), yükü d...
Stokta

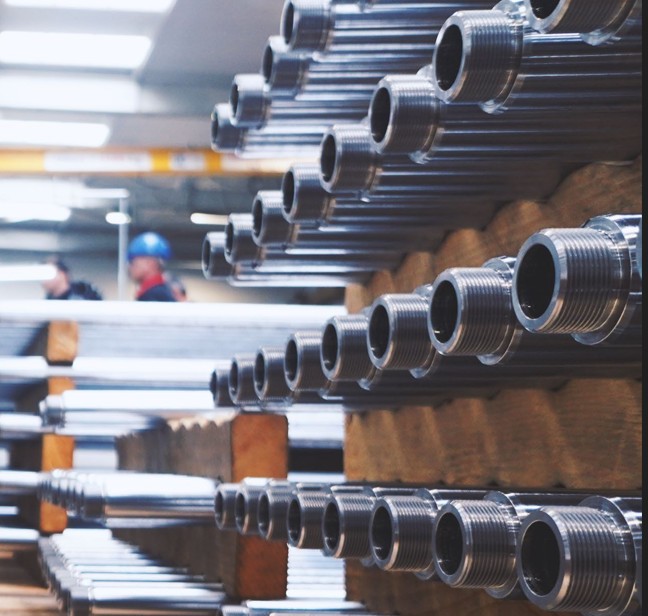

Özel üretim için info@flutecnica.com adresine email olarak talepte bulununuz.
Teknik Karşılaştırma
Tolerans, sertlik ve yüzey kalitesine göre hangi mil veya borunun uygulamanıza uyduğunu tek tabloda görün.
| Ürün | Tolerans | Sertlik / Kaplama | Yüzey | Tipik kullanım |
|---|---|---|---|---|
| Sert Krom Kaplı Mil | ISO f7 | Krom kaplama min. 20 µm | Ra ≤ 0,20 µm | Hidrolik/pnömatik silindir piston mili (keçe teması) |
| CK45 İndüksiyonlu Krom Kaplı Mil | ISO f7 | 58 ± 3 HRC | Ra ≤ 0,20 µm | Darbe / aşınma riski yüksek silindir milleri, rulman yürüyüşü |
| CF53 İndüksiyonlu Kromlu Mil | ISO h7 | 62 ± 2 HRC | — | Rulman yürüyüşlü lineer sistemler |
| Honlanmış Boru (H8) | ISO H8 (iç) | — | Ra ≤ 0,4 µm (iç) | Hidrolik silindir gövdesi |
| Krom Kaplı Rod Boru | ISO f7 / f8 | Krom kaplı (içi boş) | Ra ≤ 0,20 µm | Uzun stroklu silindirler — dolu mile göre %25–35 daha hafif |
Mühendislik Araçları
Hidrolik silindir, mil ve boru tasarımı için 10 ücretsiz online hesaplama aracı. Tümü tarayıcıda çalışır; kurulum ya da üyelik gerektirmez.
İşbu hesaplama modülleri ön bilgilendirme amaçlıdır; sonuçların doğruluğu konusunda Flutecnica garanti vermez ve kullanım kaynaklı zararlardan sorumlu tutulamaz. Tüm algoritma ve teknik içeriklerin telif hakları münhasıran Flutecnica Akışkan Teknolojileri'ne ait olup; yazılı izin olmaksızın kopyalanması 5846 sayılı kanun uyarınca yasaktır. Her hakkı saklıdır.
Teknik Dökümanlar
Teknik kataloglarımızı, ürün veri sayfalarımızı ve kalite sertifikalarımızı PDF olarak görüntüleyebilir veya indirebilirsiniz.
Tüm ürünlerin teknik özellikleri, çap tabloları ve tolerans değerleri
CK45 malzeme teknik veri sayfası, tolerans ve yüzey kalitesi
CF53 malzeme teknik özellikleri, sertlik ve kimyasal bileşim
Krom kaplama kalınlıkları, çap tablosu ve uygulama alanları
Hidrolik silindir borusu H8 tolerans, iç yüzey ve basınç değerleri
Rod boru teknik özellikleri, dış krom kaplama ve çap listesi
ISO 9001, TSE, CE belgeleri ve NIMET kalite sertifikaları
PDF formatında — Tüm dökümanlar tarayıcıda görüntülenebilir veya cihazınıza indirilebilir.
İnteraktif Mühendislik Aracı
Nominal çapı girin, karşılaştırmak istediğiniz tolerans sınıflarını ekleyin (örn. f7, h7, H8, g6; en fazla 12). ISO 286'ya göre üst/alt sapma, tolerans genişliği ve ölçü sınırları anında hesaplanır, bant grafiğiyle karşılaştırılır; mil–delik çiftleri için geçme (fit) analizi yapılır.
0 tolerans sınıfı ekli
Sonuçlara git ↓Parantez içindeki değer ısıl genleşme katsayısıdır (×10⁻⁶ /°C). Montaj sıcaklığı 20 °C kabul edilir. Farklı malzemelerde sıcaklık değişimi mil–delik çiftindeki efektif boşluğu/sıkılığı değiştirir; etki geçme kartlarında gösterilir.
| Sınıf | Tip | Üst SapmaES / es | Alt SapmaEI / ei | ToleransIT | Max Ømm | Min Ømm |
|---|
Değerler ISO 286-1'e göre hesaplanır ve ön bilgilendirme amaçlıdır. Nihai imalat için resmi tolerans tablolarını esas alınız.
Kısa cevap: ISO 286'da küçük harf (f, g, h, k, m, n, p) mil, büyük harf (F, G, H, K, M, N, P) delik toleransıdır; harf sapmanın konumunu, rakam (IT derecesi) tolerans genişliğini belirler. Bu araç üst sapma (ES/es), alt sapma (EI/ei), tolerans genişliği (IT) ve maksimum/minimum ölçüleri hesaplar; mil–delik çiftlerinde geçme türünü belirler.
| Geçme | Tür | Tipik Kullanım | İşlem |
|---|---|---|---|
| H11/d11 | Bol boşluklu | Kaba bağlantı, geniş toleranslı montaj, ısınan parçalar | |
| H9/d9 | Boşluklu | Serbest dönen miller, düşük hız yataklama | |
| H8/f7 | Boşluklu | Genel kayar geçme; hidrolik piston mili–keçe | |
| H7/g6 | Az boşluklu | Hassas kayar, iyi merkezleme, sık sök-tak | |
| H7/h6 | Sıfıra yakın | El ile geçen hassas konumlama, kılavuz | |
| H7/k6 | Geçiş | Kama/pim ile sabit; rulman iç bilezik (dönen yük) | |
| H7/n6 | Sıkı geçiş | Pres/tokmak ile montaj; nadiren sökülür | |
| H7/p6 | Sıkı (pres) | Kalıcı montaj; pres kuvveti / ısıl büzdürme |
İpucu: Geçme analizi için en az bir mil (küçük harf) ve bir delik (büyük harf) sınıfı ekleyin. Sonuç bağlantısını kopyalayıp ekibinizle paylaşabilirsiniz.
İnteraktif Mühendislik Aracı
O-ring kesit çapına ve uygulama tipine göre yuva (gland) derinliği, genişliği, sıkıştırma (squeeze) oranı ve doluluk (fill) değerlerini hesaplar. Hidrolik silindir mili, piston ve statik sızdırmazlık yuvaları için ön tasarım aracıdır.
Sert krom kaplı mil ve CK45 indüksiyonlu krom kaplı mil (58±3 HRC) ISO f7 toleransla keçe temasındaki piston mili olarak kullanılır; minimum 20 mikron krom kaplama ve Ra ≤ 0.20 μm yüzey kalitesiyle hidrolik silindirlerde tercih edilir. CF53 indüksiyonlu mil ise ISO h7 tolerans ve 62±2 HRC sertlikle rulman yürüyüşlü lineer sistemler için tasarlanmıştır.

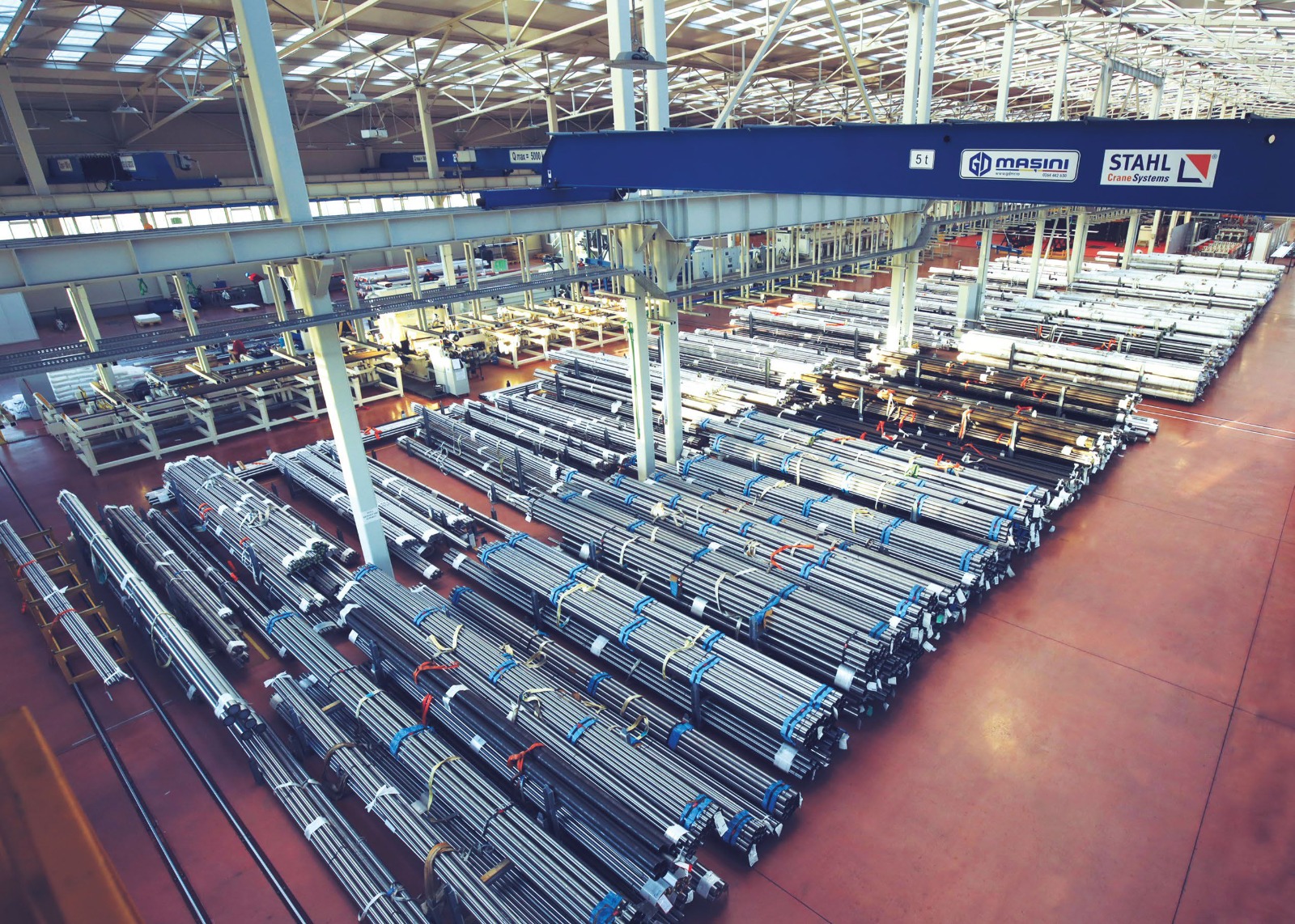

NIMET marka stoklarımız Ø4 mm'den Ø200 mm'ye kadar geniş çap aralığını kapsar. Standart boyların dışında makine ölçüsüne göre özel kesim de yapılır. Bursa merkez ve İstanbul şubemizden 24–48 saat içinde teslimat sağlanır.
Honlanmış boru, iç yüzeyi honlama yöntemiyle işlenmiş ISO H8 toleranslı hidrolik silindir borusudur. Ra ≤ 0.4 μm iç yüzey kalitesi ve çapraz honlama dokusuyla piston keçesinin sızdırmazlığını ve ömrünü artırır; hidrolik silindir gövdesi üretiminde kullanılır.
Mil üzerinde rulman yürüyecekse sert krom kaplı mil yerine indüksiyonlu mil (CK45 veya CF53) tercih edilmelidir. İndüksiyon sertleştirme yüzeyde 58–62 HRC sertlik sağlayarak rulman baskısına ve aşınmaya dayanır.
Evet. Kaplama zamanla incelir veya çizilirse mil yüzeyi taşlanıp yeniden krom kaplanabilir. Bu işlem mili tamamen yenilemeye göre daha ekonomiktir.
Stoktaki ürünler için tek adet sipariş kabul edilir. Marmara Bölgesi'ne aynı gün, Türkiye geneline 24–48 saat içinde teslimat yapılır. Özel boyut ve seri üretim talepleri için teknik ekibimizle iletişime geçebilirsiniz.
Krom kaplı rod boru, içi boş (boru) formda krom kaplı bir mildir ve dolu mile göre %25–35 daha hafiftir. Uzun stroklu hidrolik silindirlerde ağırlığı ve eylemsizliği azaltmak için tercih edilir; ISO f7/f8 tolerans ve Ra ≤ 0.20 μm yüzeyle keçe uyumludur.
Evet. Flutecnica, NIMET'in Türkiye yetkili distribütörüdür. Tüm mil ve borular Avrupa (EU) sertifikalı NIMET üretimi olup kalite belgeleriyle birlikte stoktan sevk edilir.
f7 küçük harfle gösterilen bir mil (şaft) toleransıdır ve sapması nominal ölçünün altında kalır (boşluklu geçme eğilimi). H8 ise büyük harfle gösterilen bir delik toleransıdır ve sapması nominal ölçünün üstündedir. H8/f7 kombinasyonu klasik boşluklu (hareketli) geçme oluşturur.
ISO 286'da küçük harfler (d, e, f, g, h, js, k, m, n, p) mil/şaft toleranslarını; büyük harfler (D, E, F, G, H, JS, K, M, N, P) delik toleranslarını ifade eder. Geçme analizi yapabilmek için en az bir mil ve bir delik sınıfı gerekir.
Boşluklu geçmede delik daima milden büyüktür (hareket serbestliği). Sıkı geçmede mil daima delikten büyüktür (pres/montaj kuvveti gerekir). Geçiş geçmesinde tolerans aralığına göre hem boşluk hem sıkılık oluşabilir.
